去年，把 10 年前的电脑换成了联想 M920X 1L 小主机，CPU/GPU 搭配为 CC150、Sparkle Arc A380。
开机、点亮，A380 在联想官方 BIOS 未开启 Resizable BAR 下，只能发挥 75% 左右的性能，需要修改官方 BIOS，解锁 Resizable BAR，才能释放全部性能。
Resizable BAR（基地址寄 存器）是一种允许 PCIe 设备协商 BAR 大小以优化系统资源的机制，启用此功能可以提高性能。
本机已提前解锁电源识别和 PCIe 功耗，并更换为 M930Q 散热器。
需要使用的工具：CH341A 编程器，WinHex、UEFITool、IFRExtractor 等铺助修改软件。
** 注意：刷 BIOS 有风险，存在丢失保修和设备损坏之风险！**
备份
使用 CH341A 编程器分别读取两个独立 BIOS 芯片，保存并备份为 16mb.bin、8mb.bin；
合并
打开 WinHex，通过“工具 – 文件工具 – 文件合并”合并上面保存的两个文件，命名为 main.bin；
修改
使用 UEFITool Ne 打开 main.bin，Ctrl+F 切换到 Text，查找 setup mode，搜索结果中双击定位，找到名为 Setup 的 DXE driver，记录下 GUID，如本例：899407D7-99FE-43D8-9A21-79EC328CAC21，右键 PE32 image section，选择 Extract as is；
Windows 下打开 CMD，输入 D:（ifrextractor.exe 所在盘）, 输入 CD XXX（ifrextractor.exe 所在文件夹），再输入 `ifrextractor "Section_PE32_image_Setup_Setup.sct" verbose`，自动生成一个 txt 文件；
在 UEFITool Ne 中继续查找 AMITSE，上级为 AMITSE 即正解，右键 PE32 image section，选择 Extract as is；往下滚动，找到 setupdata，展开 2 次，右键第 2 个 setupdata，选择 Extract body；
以上一共获得 4 个文件，打开在线工具 UEFI Editor，逐一对应上传，进入页面通过左下角的 Search 功能，搜索对应 BIOS 选项；
取消 Suppress if 列的红框表示取消隐藏，需要注意的是，取消某个隐藏项，它的上级项也要同时隐藏；如本文需要打开 Above 4G，其菜单逐级为 Chipset – System Agent(SA) Configuration – Above 4GB MMIO BIOS assignment，Chipset 的红框也要取消；按需取消隐藏后，点击 UEFI files，保存新的 sct 文件；

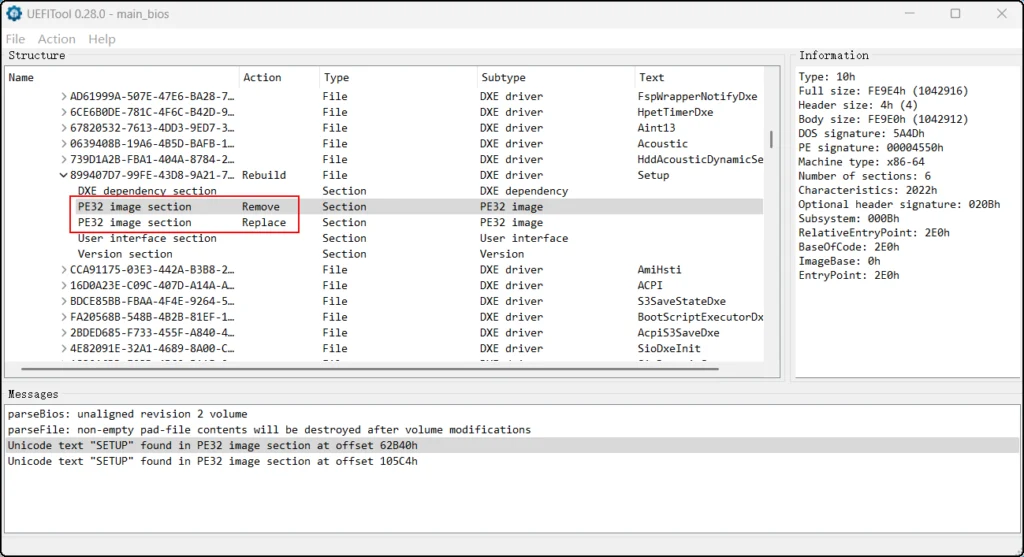

使用 UEFITool（换软件了）打开 main.bin，Ctrl+F 搜索 899407D7-99FE-43D8-9A21-79EC328CAC21（同上），右键 PE32 image section，选择 Replace as is，选择在上一步保存的 sct 文件进行替换；
添加 Resizable BAR
继续使用 UEFITool 打开 main.bin，Ctrl+F 切换到 GUID 项，搜索 A0327FE0-1FDA-4E5B-905D-B510C45A61D0，在搜索结果中双击定位，右键选择 Insert after，导入 ReBarDxe.ffs，确认成功，保存为 new_main.bin；
分割
打开 WinHex，将 new_main.bin，通过“工具 – 文件工具 – 文件分割”分割成一个 16MB、一个 8MB 的文件，分别命名 new_16mb.bin 和 new_8mb.bin；
刷入
将新分割的两个文件重新刷入到主板对应的芯片中；在 BIOS 中开启 Above 4G、关闭 CSM，进入桌面，运行 ReBarState.exe，选择 32，重启电脑即可。
后续
使用他人备份的 BIOS 刷机，可能会出现开机慢、卡 LOGO 等问题，应该是 ME 固件异常，这时需要替换一个纯净的 ME（教程）；
要解锁 OverClocking Performance Menu，请修改 M1UKT67A 或更早版本的 官方 BIOS；调节 AC Loadline，可以有效降低 CPU 功耗和温度。

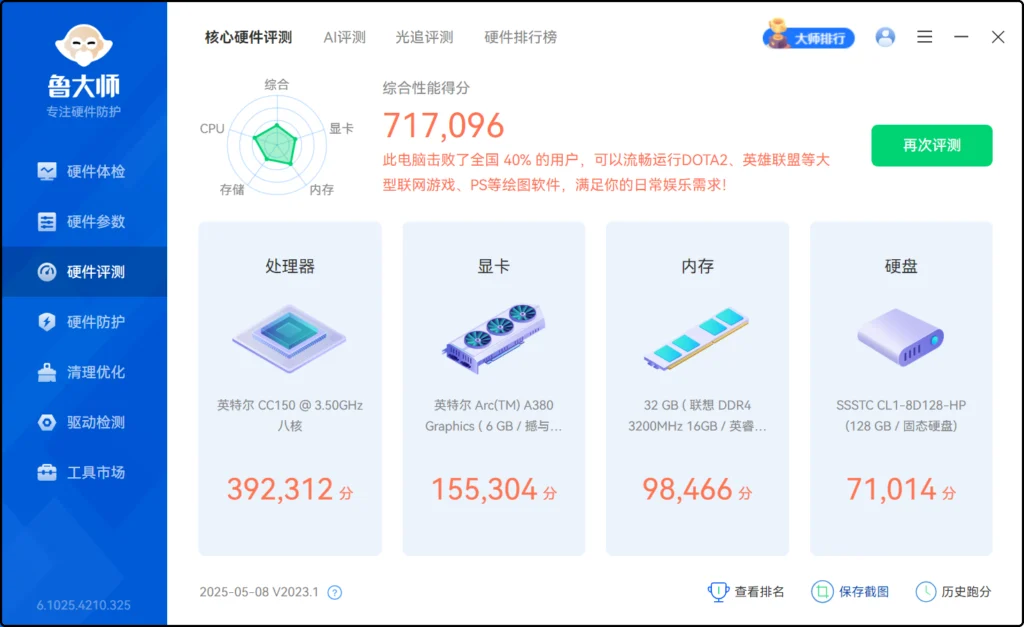

解锁 Resizable BAR 前，A380 鲁大师跑分 155304；
解锁 Resizable BAR 后，A380 鲁大师跑分 208119，性能提升 25% 左右。

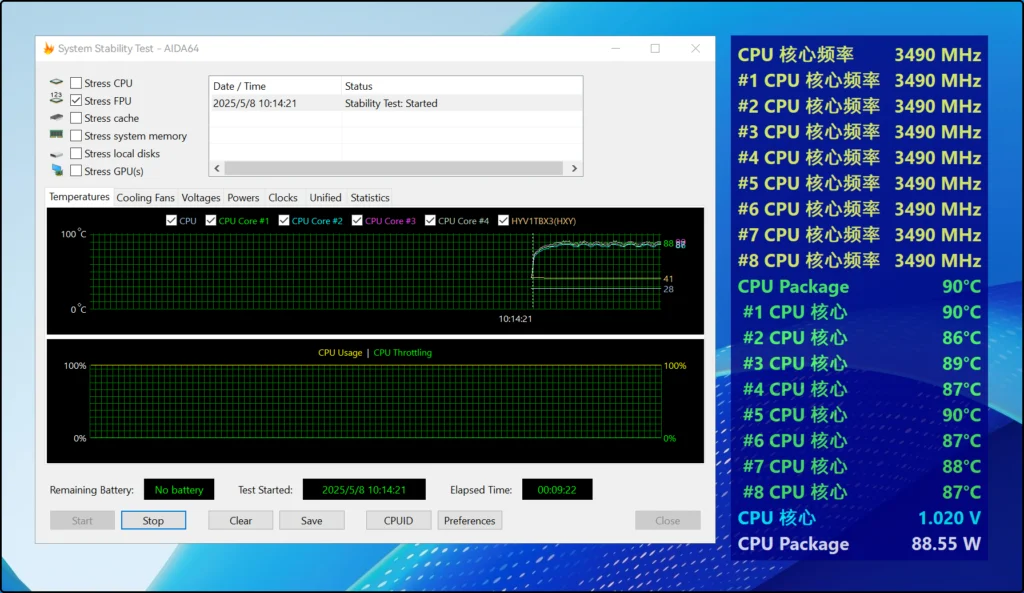

调节 AC Loadline 降压前，单烤 FPU，功耗 88 W，温度 90 ℃；
调节 AC Loadline 降压后，单烤 FPU，功耗 62 W，温度 75 ℃，功耗及温度降低明显。
如果不想自己动手，可以使用我修改的 BIOS，基于 M1UKT67A，开启 Resizable BAR 和 OverClocking Performance Menu，替换为纯净 ME。
BIOS 下载地址：百度网盘
大佬可以看下你的板子是更换了什么解锁的PCIE功耗吗？我现在用a380跑一会游戏就会自动关机，电源我用的170W的联想的，u是8100，bios是你分享的，跑欧卡2也是一会儿就会自动关机，很是郁闷
@1 群里大佬在改识别电阻的时候顺手改的，不清楚具体改了什么。
@慕 可以发个大佬的邮箱或者联系方式吗？这么说可能冒昧了，您如果不方便分享请原谅我直接这么说冒昧到您了。
我也想解锁下我的板子，我买的也是Sparkle Arc A380和您同款的显卡，我的A380跑一会儿就关机很是难受，我跑的负载还不是很高就一直这样，只是跑了欧卡2，大概半个小时就会关机。
我有分析是哪里的问题：
1.除显卡外的部件是否有问题：我还买了个新的m920x，和一个第3方的新的pcie转接卡，再使用a380跑还是不可以
2.显卡是否本身有问题：我把显卡放到我正常的电脑上，b760m的主板，我跑压力测试和furmark，均是OK的，感觉有点麻木了
3.我把A380转移到m920x跑压力测试，机器开机后跑压力测试可以跑完20轮，且通过率是99%，感觉也没问题，但是我如果再跑一遍就就出发自动关机，这个现象又很像主板供电过热或者主板别的地方有问题，但是我更换了另一个m920x也是会有同样的问题
4.我还发现，我是用显卡时，感觉在和网卡打架，使用第一个m920x时，a380和网卡都接好，但是开机时无线网卡连网就很不好甚至连不上；使用第二个m920x时，都接好，网卡联网正常，但是还是跑一会儿就会自动关机。并且两个机器会有的一个现象，压力测试和看b站视频无法一起进行，一进行会立马关机
@1 小黄鱼+飞雪007，我的板子和转接卡是这位大佬给弄的。
博主，我按照你的步骤把我自己的bios改完刷啥上后显卡识别不到了，风扇转就是识别不到，然后我从官网下载bios更新后可以识别，但是改完了都消失了，或者用你的bios也能识别，这是啥原因。
@zmy 你也是 i 卡吗？你这问题我没遇到过。
@慕 测试了下和卡没有关系，别的卡也一样识别不到，用你的bios就没问题，我自己改的就不行，换了好几个版本也一样，除非我改完之后从系统下再次升级bios就可以识别，但是改完的选项都隐藏了。
@zmy 没遇到你提的这个问题，我就一块 A380，BIOS 里有选项，可以关闭通过系统更新 BIOS。
请问怎么解锁所有的隐藏呀，需要一个一个点红框才可以吗？有快捷键吗？
@11 应该没有吧，我都是手动一个一个改，只改自己需要的。
